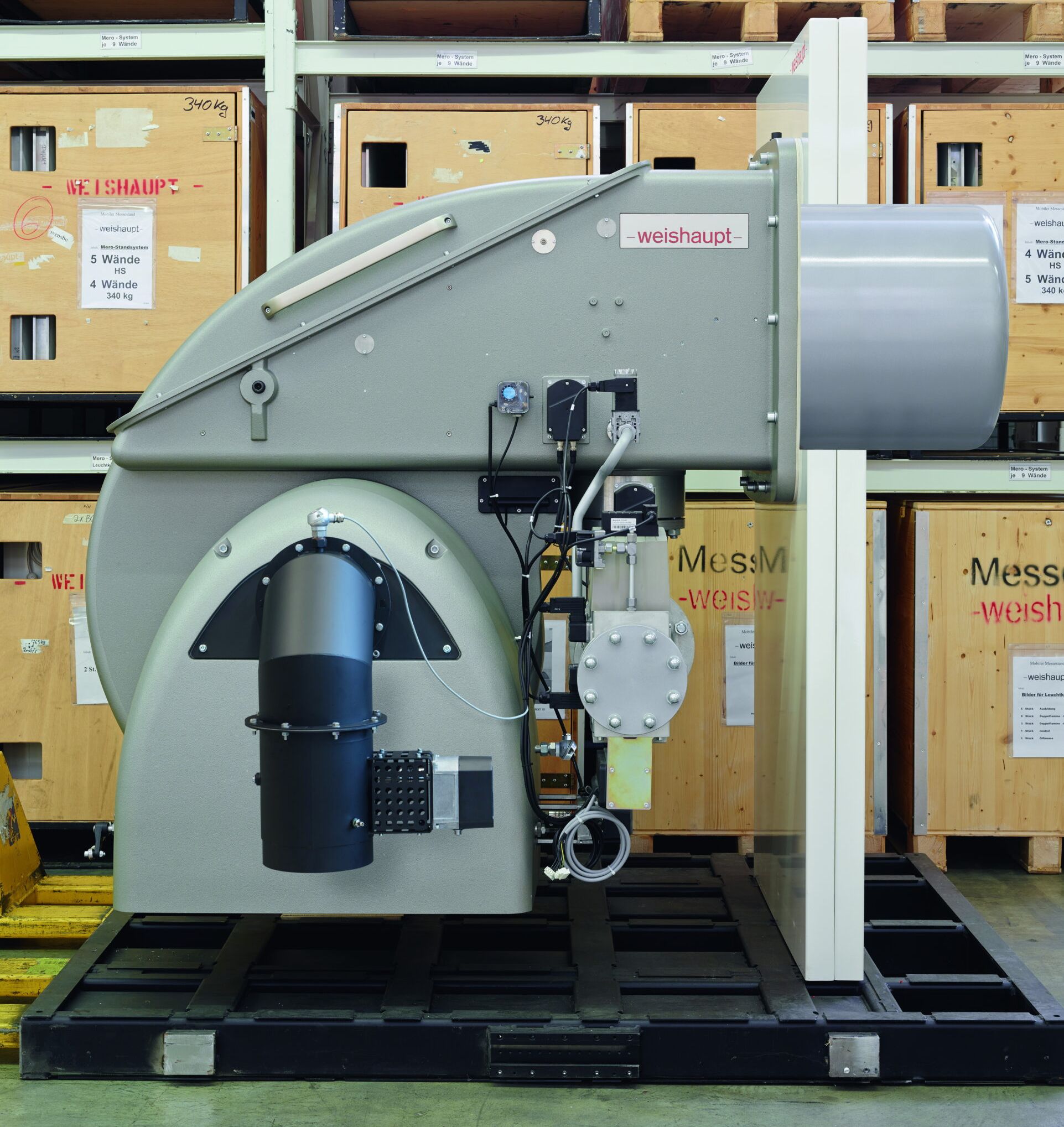

Комбинированные горелки – одна из позиций производственной программы немецкой компании Weishaupt. Наряду с газовыми и жидкотопливными горелочными устройствами, они поставляются на городские котельные ЖКХ, промышленные объекты, а также могут использоваться в системах отопления и горячего водоснабжения индивидуальных зданий.
В статье рассматриваем, что такое комбинированная горелка, ее особенности и классификацию. Даем подробное описание актуальных серий для правильного выбора.
Что такое комбинированная горелка
Как можно понять из названия, комбинированная горелка – это устройство, которое работает на нескольких видах топлива. Сжигание топливовоздушной смеси может производиться как попеременно, так и совместно. В большинстве случаев предусматривают раздельную подачу топлива, с возможностью переключения на тот или иной режим. Функциональная особенность подобных горелок требует совмещения технологий, применяемых в жидкотопливных и газовых моделях.
Количество видов топлива, используемых в одном устройстве, – два или три. Комбинированные горелки Weishaupt представлены двухтопливными моделями с различным диапазоном мощности и способом ее регулирования. Комбинации подаваемого топлива могут быть разными: газ-дизель/мазут/нефть и пр. Например, модель WM-GS30/3-A ZM-R работает на газовом («G») и специальном жидком («S») топливе, тогда как горелка WGL40/1-A ZM рассчитана на газ и дизель («L»).
Комбинированные горелочные устройства целесообразно использовать, когда альтернативное газу топливо обеспечивает большую экономичность и безопасность. Они также предпочтительны в случаях ограниченной или нестабильной газификации. Это означает, что горелки, работающие на двух видах топлива, выступают гарантом стабильной работы котлов, даже при прекращении основной топливоподачи.
Главные особенности и классификация
Независимо от модели, конструкция двухтопливных горелок Weishaupt представлена компактным решением в виде единого блока. Вместе с тем, состав конструктивных элементов, конфигурация и габариты горелочных устройств разных версий имеют свои особенности. Вариативность решений позволяет подбирать изделие, оптимальное для конкретного применения. Несмотря на это, можно выделить базовые компоненты горелочных устройств.

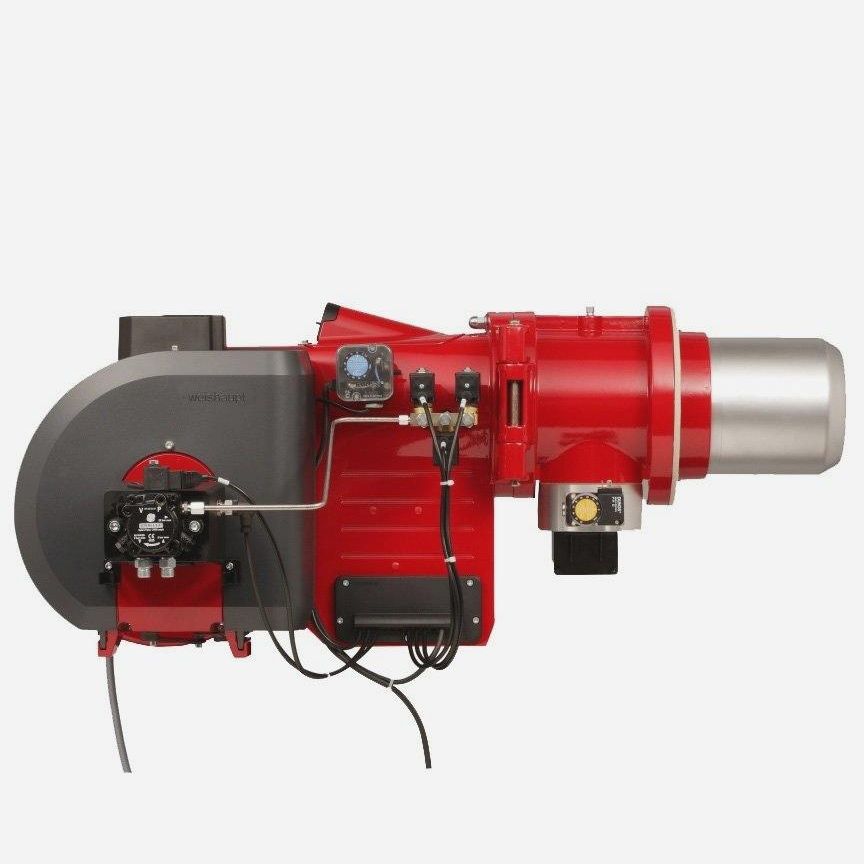

Перечислим их на примере комбинированной горелки WM-GL20/3-A ZM-R:
- Смесительное устройство
- Жидкотопливный насос
- Электродвигатель горелки
- Воздушная заслонка с сервоприводом
- Цифровой менеджер горения с блоком управления и индикации
- Электронный прибор зажигания
- Магнитные клапаны
- Вентиляторное колесо с защитной решеткой
- Корпус, открываемый в правую или левую сторону
Конструкция этой модели также включает датчик пламени, регулятор воздуха со встроенным шумоглушителем, газовый дроссель с сервоприводом, кабельные вводы, удобные для монтажа.
В зависимости от способа регулирования топливовоздушной смеси, комбинированные горелки Weishaupt классифицируются на следующие виды:
- 1-ступенчатые – работают на одной ступени мощности, как правило, в тяжелом режиме для котельного оборудования; характеризуются частыми включениями/выключениями по сигналу автоматики;
- 2-ступенчатые – работают на одной из двух ступеней мощности; оснащены двумя форсунками, на которые распределяется вся нагрузка; обычно на первую приходится две трети максимального расхода топлива; переход между ступенями выполняется с учетом контролируемых параметров котлоагрегата;
- 3-ступенчатые – подача топлива при пуске осуществляется путем открытия одного магнитного клапана, с увеличением нагрузки автоматически открываются второй и третий;
- Плавные 2-ступенчатые – между малой и большой нагрузками, установленными в пределах рабочего диапазона, происходит плавное регулирование мощности, с учетом текущей потребности в тепле;
- Модулируемые – при таком режиме регулирования обеспечивается плавная работа горелочного устройства в любой точке в границах рабочего диапазона, согласно фактическому запросу на тепло.
Гибкие возможности регулирования при 3-ступенчатом, плавноступенчатом и модулируемом режимах расширяют область применения горелок и делают их универсальными.

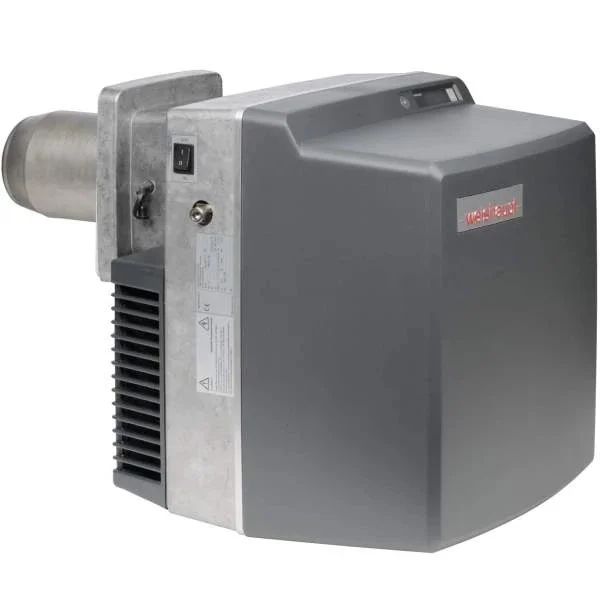

Комбинированные горелки WGL

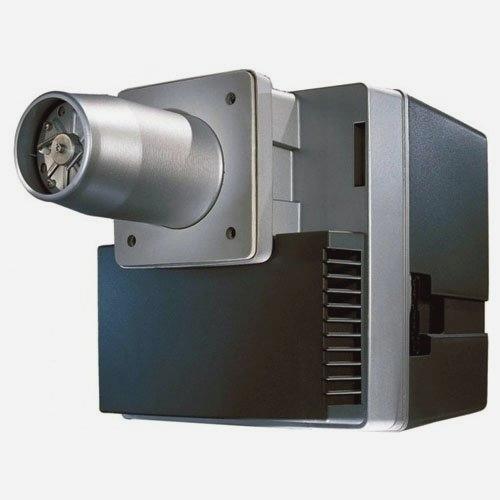

Горелочные устройства этого типоряда работают на газовом и дизельном топливе в диапазоне мощности до 570 кВт. Главные достоинства комбинированных горелок WGL – сверхнадежная, полностью автоматизированная работа, быстрая доступность отдельных компонентов, удобное обслуживание. Они также отличаются компактностью, малошумностью и экономичностью. Модели этой серии предназначены для технологических тепловых процессов и устройства отопительных систем жилых зданий. При выборе, рекомендуем обратить внимание на модель WGL40/1-A ZM 1 1/2 в плавном 2-ступенчатом либо модулируемом исполнении максимальной мощностью 550 кВт.

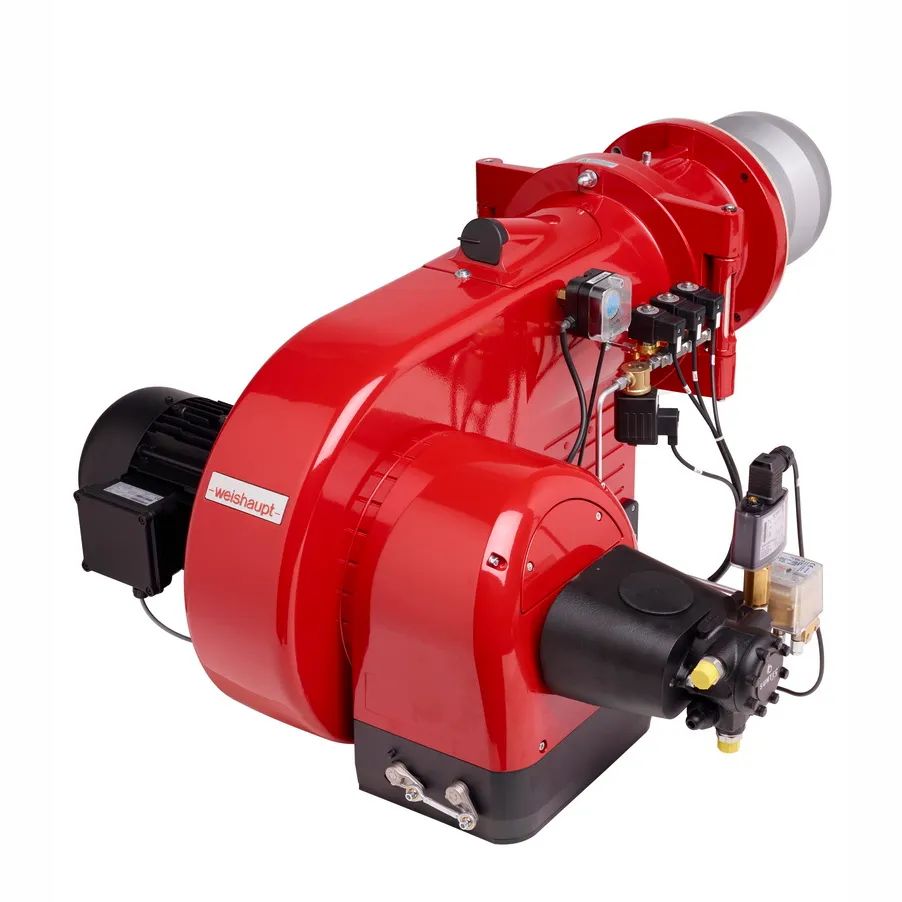

Комбинированные горелки WM-GL
Представители типоряда Weishaupt monarch (WM) работают на газу, в том числе сжиженном, и дизеле. Общий диапазон мощности – до 11000 кВт. Серия Weishaupt WM-GL – это новое поколение горелочных устройств, ставших намного мощнее, компактнее и тише, по сравнению со своими предшественниками. Все модели выполняются модулируемыми или плавноступенчатыми (газ) и с 3-ступенчатым или модулируемым режимом регулирования (жидкое топливо). Предназначены для широкого промышленного применения. Самая мощная модель линейки – WM-GL50/2-A ZM-R-NR, мощностью 11000 кВт, максимальным давлением 300 мБар и расходом природного газа 1155 м3/ч.
Комбинированные горелки WM-GS
Горелочные устройства типоряда WM-GS также относятся к знаменитому семейству monarch. Горелки работают на газе и специальном жидком топливе с мощностью до 5600 кВт. Решения предусматривают полную автоматизацию, экономный расход топлива, плавноступенчатый или модулируемый режимы регулирования как для газового, так и для жидкого топлива. Горелочные устройства WM-GS-серии разработаны для использования на промышленных производствах.
