В статье рассматриваем основные виды трансформаторов розжига, критерии их выбора и популярные модели немецкого бренда Weishaupt.
Основные виды трансформаторов розжига
Трансформаторные приборы, применяемые для комплектации газовых и жидкотопливных горелок, представлены широким спектром решений. Это связано с разной конструкцией моделей, видом топлива, требованиями к режиму генерации искры. Новые горелочные устройства создаются на основе продвинутых компонентов. Например, с использованием электронных трансформаторов розжига, вместо традиционных массивных решений с двумя обмотками. В то же время востребованность классических приборов, наподобие Weishaupt Z 20 140 E12-W, будет сохраняться, поскольку такие горелки находят применение в области теплогенерации.
Трансформаторы розжига можно разделить на виды по следующим параметрам:
- принцип работы – электронные, емкостные, индукционные
- количество разъемов для подключения – одно- и двухпроводные
- режим работы – с прерывистой и непрерывной генерацией искры в течение заданного цикла. Характеризуется показателем ED
Электронные трансформаторы розжига работают на основе полупроводниковых компонентов. Они компактны, малошумны, показывают высокий КПД. Преимущества таких решений состоят в высокой эффективности, ввиду минимальных энергопотерь, долгом сроке службы, способности работать в широком диапазоне входных напряжений.
В основе емкостных трансформаторов лежит принцип накопления и резкого высвобождения электроэнергии. Они обеспечивают мощный, короткий разряд, подходящий для розжига разных видов топлива. Достоинства приборов этого типа – высокое выходное напряжение, способность генерировать короткие, но мощные импульсы, надежность при работе в условиях повышенной влажности.
Индукционные трансформаторы розжига основаны на принципе электромагнитной индукции. Они обладают высокой мощностью и устойчивостью к перегрузкам. Главные плюсы таких приборов: стабильность при колебаниях входного напряжения, долговечность, способность работать в условиях высоких температур.
Критерии выбора трансформаторов розжига
Выбор трансформаторов поджига зависит от множества факторов, которые определяют его совместимость с конкретной горелкой. Перечислим ключевые критерии выбора.
Мощность, напряжение на выходе, питание
Мощность трансформатора розжига должна отвечать условиям эксплуатации. Кроме того, важно, чтобы прибор генерировал искру, способную поджечь конкретный вид топлива, поскольку температура воспламенения газа, дизеля и мазута отличается. На формирование электродугового разряда влияет и расположение электродов, поэтому расстояние между ними должно соотноситься с мощностью и выходным напряжением трансформатора. Также нужно проверить параметры питания прибора и электрической сети .
Процент включения (ED – Electrical Duty cycle)
Эта характеристика показывает, как долго трансформатор может работать без перегрева. Например, при ED, равном 100 %, устройство способно функционировать непрерывно в течение рабочего цикла, тогда как при 30 % прибор требует периодического отключения для охлаждения. Как правило, газовые и дизельные горелки бытовых котлов комплектуют трансформаторами с ED 30–50 %, тогда как промышленные, особенно мазутные, – моделями с более высоким значением.
Количество и тип электрических выходов
Трансформаторы имеют один или два выхода. Первые применяют для одноэлектродных горелок. В этом случае искра проходит от электрода к клемме заземления корпуса горелочного устройства. Вторые используют при установке двух электродов. Это наиболее надежный и эффективный вариант розжига топлива. Выбор прибора в том или ином исполнении зависит от конструкции горелки.
Способ монтажа
Большинство трансформаторов устанавливают в корпусе горелочного устройства, но существуют и альтернативные варианты. При замене вышедшего из строя прибора, критерий установки необходимо учитывать наравне с основными техническими характеристиками. Особенно при покупке модели другого производителя из-за недоступности оригинального трансформатора.
Популярные модели трансформаторов розжига Weishaupt
Weishaupt – производитель из Германии, известный разработчик широкого спектра горелок, конденсационных систем отопления, тепловых насосов и других передовых продуктов. Изделия немецкой компании отвечают запросу современного потребителя. К ним относятся и компактные, долговечные электронные трансформаторы линейки W-ZG.
Модель W-ZG 01/V

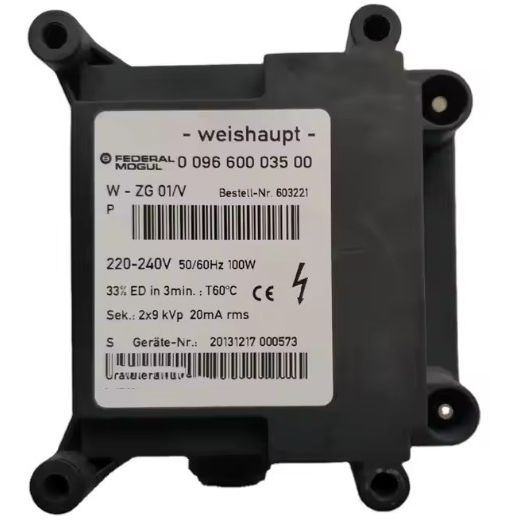

Трансформатор розжига Weishaupt W-ZG 01/V – новый электронный генератор искры, который заменил устаревшие версии приборов. Именно им комплектуются многие горелки типоряда W. Например, газовые устройства серии Weishaupt WG и дизельные модели линейки Weishaupt WL. Устройство выполнено в прочном, компактном корпусе, имеет экранированный провод датчика, обеспечивает стабильное воспламенение топлива.
Основные характеристики:
- электрическая мощность – 100 Вт
- питающее/выходное напряжение – 220 В / 9 кВ
- число выходов – 2 шт.
- процент включения (ED) – 33 %
Трансформатор устанавливается внутри корпуса, комплектуется электрокабелем длиной 40 см с разъемом AGK 53.
Модель W-ZG 02

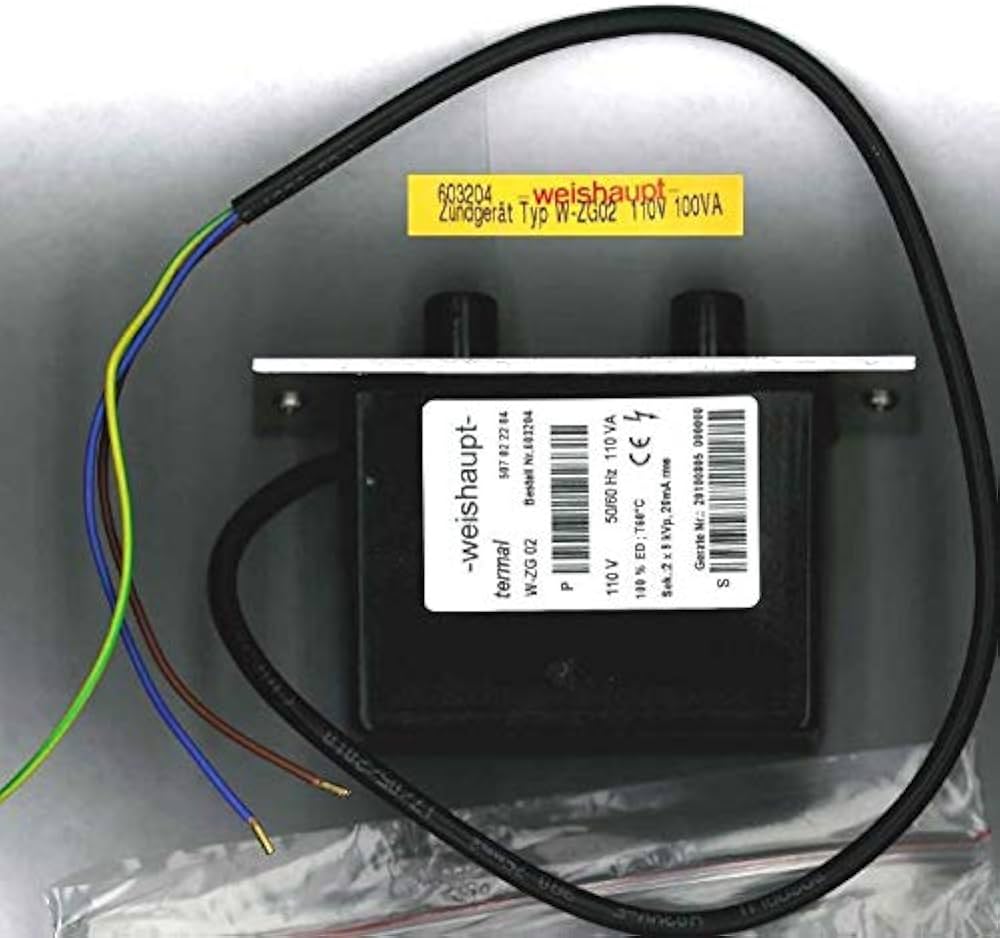

Электронный искрогенератор Weishaupt W-ZG 02 представлен множеством модификаций для возможности монтажа, с учетом технических особенностей горелок. Основные отличия версий состоят в следующих характеристиках:
- питающее/выходное напряжение – 110, 230 В / 7, 9 кВ
- процент включения (ED) – 33 % или 100 %
- электрическая мощность – 90, 110 ВА

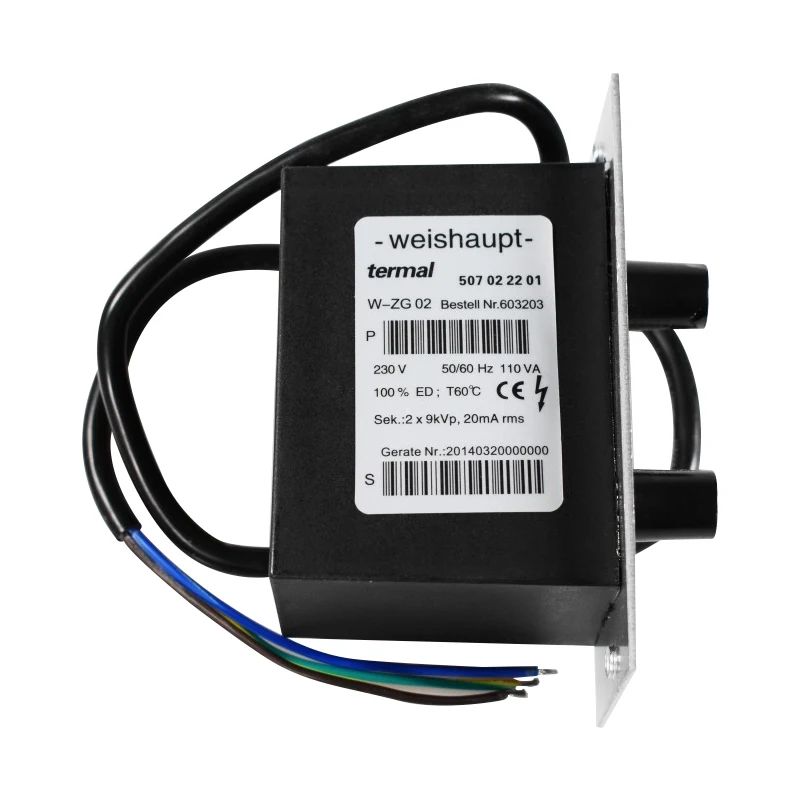

Количество разъемов у всех модификаций одинаковое. Предусмотрено два электрических выхода. Конструкция трансформаторов розжига этого ряда отличается особой прочностью, устойчивостью к температурным и механическим воздействиям. Приборы соответствуют знаменитому маркеру качества «Сделано в Германии», поэтому долго и продуктивно служат. Модель W-ZG 02 монтируют в газовые горелки серии Weishaupt WM-G, а также устройства других линеек бренда.
Модель W-ZG 03

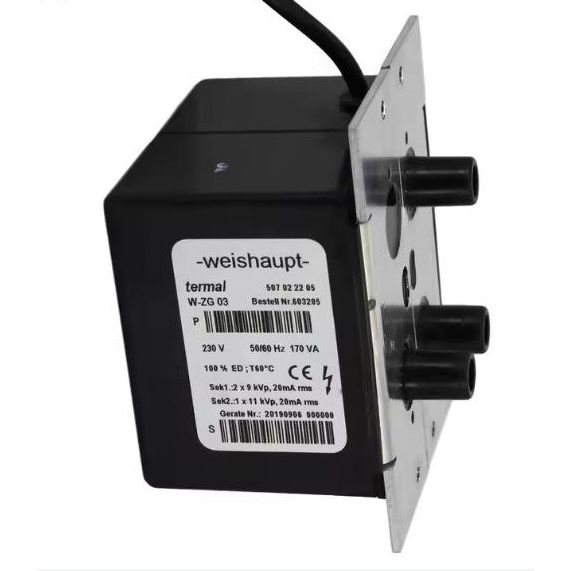

Трансформатор розжига Weishaupt W-ZG 03 способен работать с более сложным топливом. Прибор отличается большей мощностью, оснащен тремя высоковольтными выходами, в том числе двумя на 9 кВ и одним на 11 кВ. Модель устанавливается на комбинированные горелки (не все) серии Weishaupt WM-GL и WM-GS, работает в ED-режиме 100 %, питается от сети 230 В, выполнена в ударостойком пластиковом корпусе, оснащается фиксирующей пластиной. Электроприбор поставляется с кабелем питания длиной 65 см.
Рассмотренные модели позволяют подобрать оптимальный вариант для замены вышедшего из строя прибора.
